玻璃基板：从概念领先到交付竞赛
2027–2030 的商业化窗口
两年前英特尔高调宣布玻璃芯基板将成为下一代先进封装的核心，并计划投入超过 10 亿美元。如今技术已进入最终认证阶段，但真正的商业产品仍未出现。随着三星、SKC、台积电和日本材料企业陆续公布量产计划，竞争焦点已经从"谁先提出概念"转向"谁能率先交付"。
一、为什么是玻璃
首先要澄清一个常见误解：玻璃不是用来替代硅的，而是用来替代当前先进封装中广泛使用的有机基板。
过去十年 GPU、CPU 与 HBM 持续采用 Chiplet 架构，封装面积迅速膨胀。以英伟达为例，Blackwell 封装面积约 2,739 mm²，而下一代 Rubin Ultra 预计达到 7,470 mm²——几乎相当于九块光罩面积的硅与 HBM 组合。这个尺寸已经逼近有机基板的物理极限。
材料层面的收益
| 互连密度提升 | ~10× |
| 图形畸变 | −50% |
| 翘曲 | −50% |
| CTE 可调，硅为 2.6 | 3–10 ppm/°C |
热膨胀系数可调至接近硅本身，意味着经历数百次冷热循环后，玻璃能保持更稳定的尺寸精度，减少 Chiplet 与 HBM 之间的应力。
几何层面的收益：矩形面板
传统 300 mm 圆形晶圆在制造超大封装时边缘浪费严重，而 510×515 mm 矩形玻璃面板的利用率可超过 75%，显著降低大尺寸封装的材料成本。玻璃基板与面板级封装（PLP）因此是两条高度关联的技术路线——这一点是理解后文台积电策略的关键。
高速互连潜力
ECTC 2025 上的多项研究进一步验证：研究人员展示了直径 6 μm、纵横比超过 15:1 的玻璃通孔（TGV）；佐治亚理工学院实现了220 GHz 工作频率、插损仅 0.3 dB 的堆叠玻璃器件，为未来光电混合封装提供了实验依据。
二、真正的瓶颈：不是性能，是良率
相比柔性的有机材料，玻璃天然更脆，在钻孔、切割和搬运过程中极易出现边缘崩裂和微裂纹。MIT Technology Review 2026 年 3 月披露，Absolics 早期试产阶段曾因玻璃破裂在几天内报废数百块面板，制造稳定性一度成为整个项目最大的挑战。
过去一年的工艺突破
- 边缘涂层工艺：玻璃边缘应力从 95 MPa 降至 49 MPa
- 低温介电材料：可在 180 °C 以下完成固化，减少封装过程中的热应力
- 新切割工艺进一步降低玻璃碎裂概率
仍未解决的核心难题
正因如此，目前全球所有厂商几乎都把重点放在封装级可靠性（PLR）验证上，而不是直接宣布量产。
三、三种策略，三种节奏
英特尔：定义平台，但不急于量产
2023 年 9 月，英特尔率先公开玻璃芯基板（GCS）路线图，宣布投入超过 10 亿美元建设研发、试产与制造能力，目标在 2030 年前后进入主流量产。在其技术体系中，玻璃并非孤立存在，而是与 EMIB 桥接封装、Foveros 3D 堆叠及未来的 CPO 共同组成完整方案——玻璃是"地基"，EMIB 和 Foveros 负责芯粒间的高速互连。
2026 年初，英特尔首次展示了基于玻璃芯基板封装的系统级工程样机并成功启动 Windows，证明其能支撑 CPU、内存、高速 I/O 完整系统稳定工作。同年 1 月的 NEPCON Japan 上，Intel Foundry 公开了首款厚芯玻璃基板实物：
| Intel 厚芯玻璃基板样品规格 | |
| 封装尺寸 | 78 × 77 mm |
| 玻璃核心 | 两层 800 μm |
| 桥接 | 两枚 EMIB 芯片直接嵌入玻璃内部 |
| RDL | 两侧各 10 层重布线层 |
| 顶部硅芯片 | 约 1,716 mm²，接近两个完整光罩面积 |
| 可靠性 | 制造、热循环及可靠性测试中未发现微裂纹 |
但过去一年英特尔的表述已明显从"产品导入"转向"平台建设"——更强调专利布局、工艺标准和生态合作，希望把玻璃基板做成 Intel Foundry 对外提供的能力之一。技术领先者未必是最先量产者。
韩国阵营：三家企业，三条路线，目标 2027
如果说英特尔定义了技术方向，韩国企业的目标则更明确——率先把玻璃基板做成一门生意。
- 三星电机 / GLASEM：2026 年 2 月项目从研发部门转入业务执行部门；7 月 2 日与住友化学旗下东宇精细化学合资成立 GLASEM，总投资 4,821 亿韩元（约 3.1 亿美元）。三星负责先进基板制造与客户资源，东宇提供玻璃材料与化学工艺。平泽基地覆盖 TGV 钻孔、孔壁金属化、玻璃核心加工，成品供应三星既有 FC-BGA 产线，2027 年下半年启动量产。
- SK / Absolics：2021 年成立，全球第一家专门面向玻璃芯基板产业化的公司。美国佐治亚州 Covington 工厂总投资约 6 亿美元（含 7,500 万美元《芯片法案》资金），一期设计产能 12,000 m²/年，理论对应约 200–300 万个 H100 级 AI 封装。样品已送往台湾进行 PLR 认证，结果 2026 年底公布，通过则 2026 年底启动量产。
- LG Innotek：龟尾第三条路线，计划 2027–2028 年进入量产。
台积电与日本：面板先行，玻璃随后
台积电选择了更稳健的路径：先完成面板级封装的产业化，再决定是否全面导入玻璃核心。
嘉义的 CoPoS（Chip-on-Panel-on-Substrate）平台首次将先进封装从 300 mm 圆形晶圆扩展至 310×310 mm 矩形面板，目的不是更换材料，而是提高超大 Chiplet 封装的面积利用率。2026 年 2 月完成关键设备进驻，6 月左右完成试生产，规划 2027 年试量产、2028 年正式量产。
日本企业则几乎全部布局在上游材料与工艺：DNP 已在埼玉县启动 510×515 mm TGV 玻璃芯材中试线，2026 年开始送样、2028 财年量产；TOPPAN 同步建设玻璃芯材与中介层试产线；NEG 推出 515×510 mm、厚度 1 mm 的陶瓷增强玻璃核心。更前瞻的是 Rapidus，已开始研究 600×600 mm 玻璃面板级封装，仍处可行性研究阶段。
台积电与日本形成互补：台积电定义未来封装平台，日本提供玻璃材料、TGV 加工和核心制造工艺——两者都倾向于等产业成熟后再大规模导入。
四、路线图

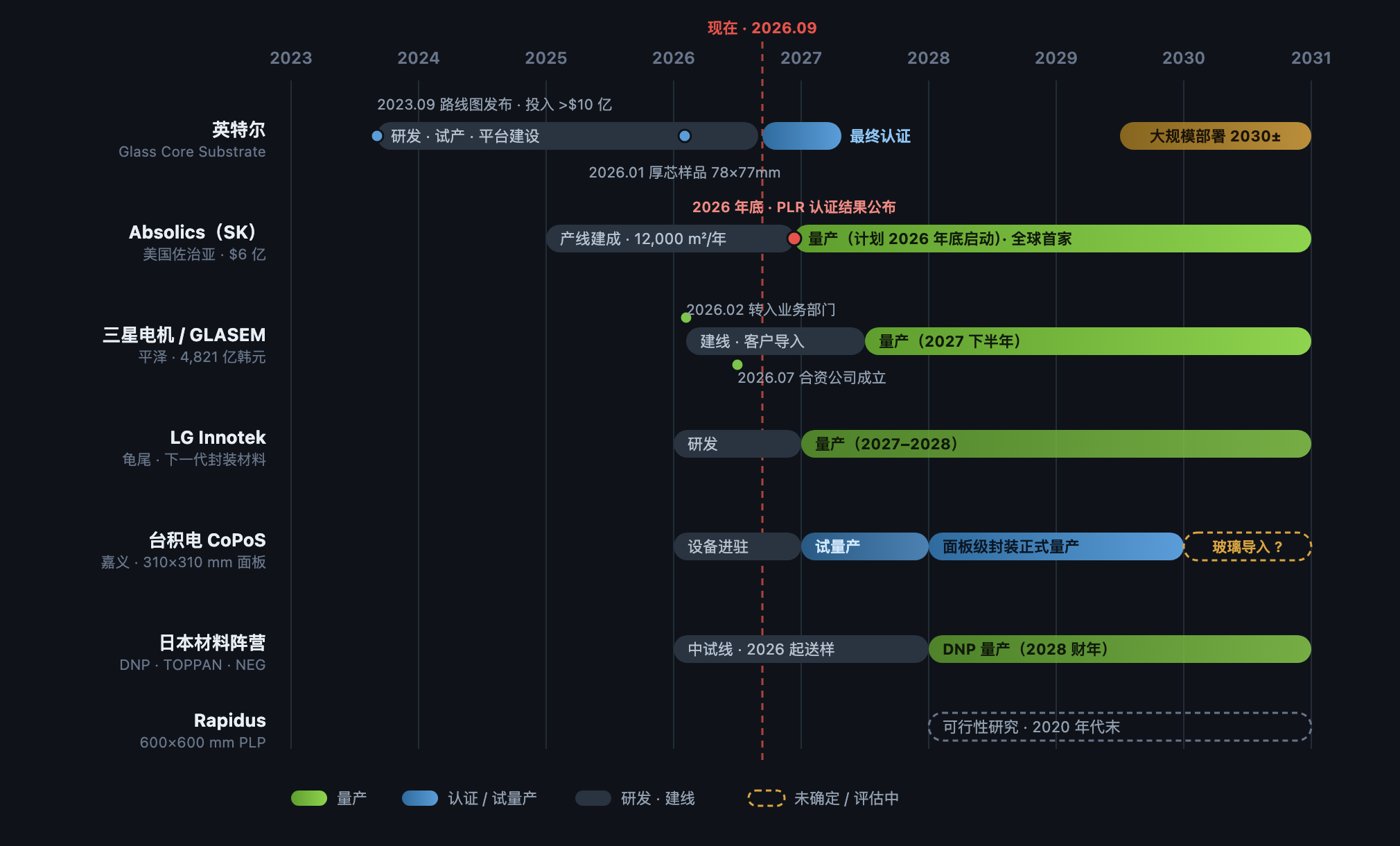

玻璃基板商业化路线图 · 依据各厂商公开信息整理
| 厂商 | 目标节点 |
| Absolics（SK） | 2026 年底完成 PLR 认证并启动量产，争取成为全球首家商业供应商 |
| 三星电机 GLASEM | 2027 年下半年平泽量产，直接导入既有 FC-BGA 平台 |
| LG Innotek | 2027–2028 年进入量产 |
| 台积电 | 2028 年 CoPoS 面板级封装量产，玻璃导入节奏待定（预计 2030 后） |
| DNP / TOPPAN / NEG | 2026 年送样，DNP 2028 财年量产 |
| 英特尔 | 2030 年前后高端服务器平台大规模部署 |
五、市场规模与风险
市场真正需要玻璃吗？答案几乎只指向一个领域：AI。
TrendForce 估计，目前 CoWoS 中介层晶圆加工成本已接近每片 1 万美元，与先进 7 nm 逻辑晶圆成本相当。封装面积继续扩大时，圆形晶圆的边缘浪费越来越严重，有机基板则面临翘曲和尺寸稳定性的双重瓶颈。
玻璃基板解决的不是单纯的性能提升，而是为超大 Chiplet、HBM4/5 以及 CPO 提供一个能够继续扩展面积的平台。没有新的基板材料，AI 封装的尺寸和良率都将受限。
| SEMI/TechSearch 预计进入初步量产 | 2028 |
| 2028–2040 年复合增长率 | 67.2% |
| Yole 预计 2030 年先进 IC 基板市场 | $310 亿 |
| 已官方确认的量产 Design Win | 0 |
关键观察点
- 玻璃替代的是有机基板，不是硅——判断其价值要看有机基板何时真正触顶，而不是对比硅性能
- 瓶颈在制造不在性能：半米面板上做 <10 μm 过孔金属化并保持纳米级平整度，仍是未解难题
- 玻璃与面板级封装是一体两面：台积电先做 CoPoS 面板化、为玻璃预留平台，是最典型的低风险打法
- 先提出概念的未必先量产：英特尔定义了方向，但首发大概率来自韩国供应链
- 两个即将到来的判定时刻：2026 年底 Absolics 的 PLR 结果，以及 2027 年 GLASEM 能否按计划量产交付
